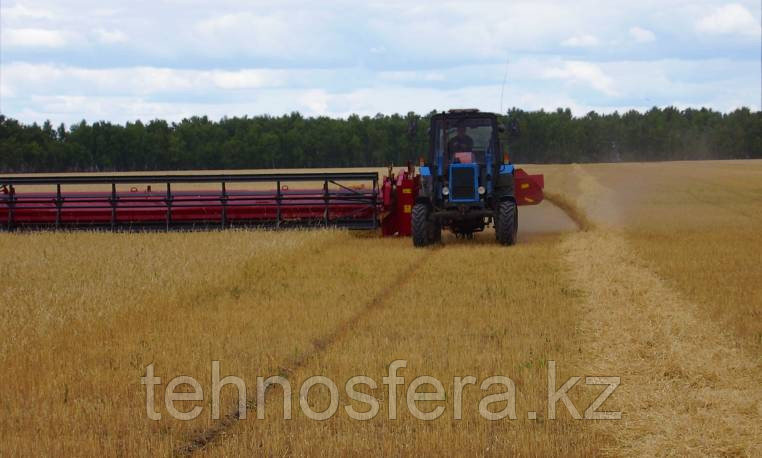

Жатка валкова зерновая ЖВЗ-9,2

Жатка предназначена для скашивания и боковой (слева от трактора) укладки стеблей зерновых культур на стерню в валок при раздельном способе уборки на равнинных крупномасштабных полях. Жатка агрегатируется с тракторами класса 1,4 (МТЗ 80/82).

Жатка используется совместно с жаткой ЖВЗ-10,7 для укладки сдвоенного валка с захвата 19,5 метров. Жатка ЖВЗ-10,7 укладывает валок в центральное окно для обеспечения поднятия валка при подборе комбайном. Вторая жатка, ЖВЗ-9,2, укладывает валок слева по ходу движения. Валок укладывается на стебли, не примятые трактором. Используя обе жатки для укладки сдвоенного валка можно сэкономить 30-50% времени на обмолот.

Основное преимущество укладки сдвоенного валка с захватом 19,5 метров заключается в возможности последующей оптимальной загрузке самоходных комбайнов в агрегате с зерновыми подборщиками, что в условиях низкой урожайности зерновых культур позволит сократить количество проходов комбайна с трех до одного, обеспечив тем самым снижение затрат на уборку, и как следствие - снижение себестоимости тонны зерна.

Использование для привода режущего аппарата жатки планетарного редуктора фирмы "Schumacher" обеспечивает высокую линейную скорость движения ножа и высокую частоту резания при плавном ходе и минимальном износе, что позволяет увеличить производительность жатки без потери качества среза.

Технические характеристики

---

Производительность за 1 час	до 7 га/ч
Конструктивная ширина захвата	9,2 м
Высота среза	70...250 мм
Шиpина образуемого валка	до 2,2 м
Высота образуемого валка, не более	0,6 м
Рабочая скорость	5-8 км/ч
Транспортная скорость, не более	15 км/ч
Режущий аппарат	сегментно-пальцевый
Масса конструкционная, не более	2630 кг
Габаритные резмеры жаткив транспортном положении, не более
Длинна	13700 мм
Ширина	4400 мм
Высота	2900 мм
Время перевода жатки из рабочего положения в транспортное положение, не более	10 мин.
Количество транспортеров	3 шт
Ширина транспотреров	1060 мм
Рабочее давление в гидросистеме
Минимальное	16 МПа
Максимальное	20 МПа
Минимальный радиус поворота агрегата (с трактором МТЗ-82) в транспортном положении
В лево	18 м
В право	13 м
Привод мотовила	цепной и клиноременной передачей
Привод ножа	кровошипно-шатунный механизм либо угловая передача (планетарный редуктор фирмы Schumacher)
Количество колес	2 шт
Расстояние между образуемыми валками	от 7 до 8 м
Управление подъемом жатки	гидрораспределителем из кабины трактора
Удельный расход топлива	2,5 кг/га
Дорожный просвет в транспортном положении, не менее	200 мм
