Каток кольчато-зубчатый ККЗ-9,2Н-02 (510)

  • В наличии
  • Код: 241014

Цену уточняйте

+7 (717) 278 73 50
  • График работы
  • Адрес и контакты

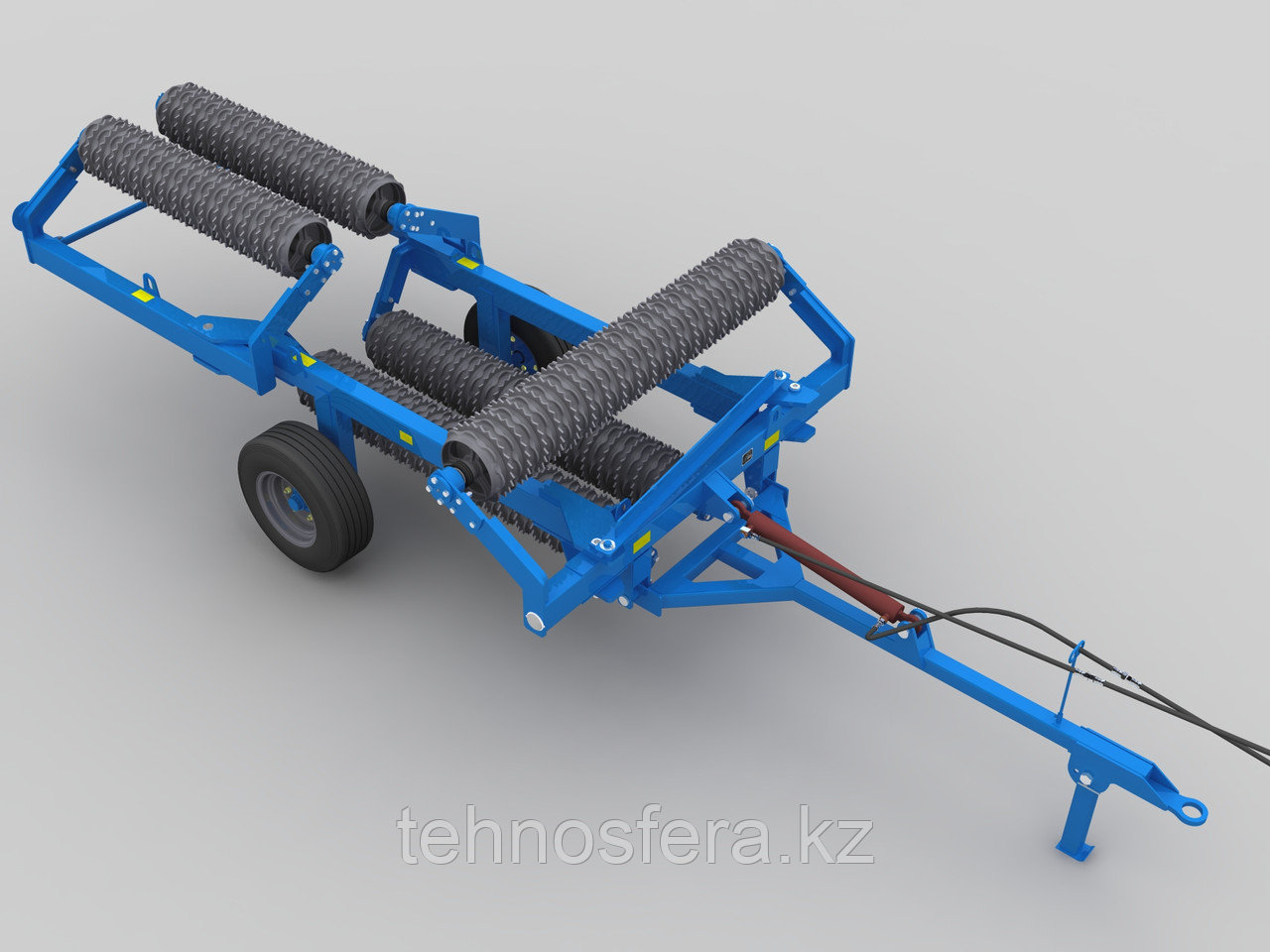

Каток кольчато-зубчатый ККЗ-9,2Н-02 (510)
Каток кольчато-зубчатый ККЗ-9,2Н-02 (510)В наличии
Цену уточняйте
+7 (717) 278 73 50

Описание

1-секция малого крыла; 2-секция большого крыла; 3-гидроцилиндр; 4-центральная рама; 5-дышло ( в составе сницы) ; 6-опора; 7-сница; 8-рама большого крыла; 9-колесо; 10-рама малого крыла; 11-зацеп крыльев

Каток состоит из пяти секций ,которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниках Рабочие органы секций ККЗ-9.2Н-01 состоят с клинчатых и зубчатых колец, набраных на оси. Ра-ма состоит из пяти шарнирных частей. Такая конструкция обеспечивает возмож-ность складывания катка для транспортирования. В транспортном положении сло-женная рама фиксируется тягами.
Для опрокидывания катка при переведении его в рабочее или транспортное положения служит гидроцилиндр (рис. 3 поз. 3). Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстросоеди-няющих муфт. В комплект поставки катка входят только части разрывных муфт, ко-торые присоединяются к гидрорукавам катка (корпуса в сборе правые, 2 шт). Гидрорукава соединены с гидроцилиндром штуцерами. Каждый из штуцеров имеет дроссель - калиброванное отверстие диаметром 1,6 мм для прохода масла. Дроссель обеспечивает уменьшение скорости движения. Каток присоединяется к трактору при помощи дышла (рис.3 поз. 5), которое располагается на снице (рис. 3 поз. 7). В передней части сницы размещена опора (рис. 3 поз. 6). Опора в вертикальном и транспортном положениях фиксируется пальцем с фиксатором. Для транспортирования катка служат два колеса (рис 3. поз. 9). Колеса вращаются на конических роликовых подшипниках. Перечень подшипников качения и манжет, установленных на катке, приведен в приложении А.2, перечень запасных частей - в приложении А.5, которые в комплект поставки катка не входят, но возможно их поставлять по отделноному заказу.

Характеристики

Основные
Производитель  Завод Автотехнологий
Страна производительРоссия
Дополнительные характеристики
Агрегатируется с тракторами1,4-2 класс

Информация для заказа

  • Цена: Цену уточняйте
