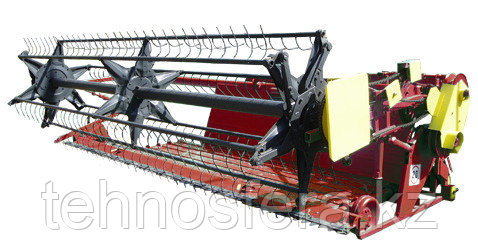

Жатка зернобобовая ЖЗБ – 4,2

Жатка зернобобовая ЖЗБ – 4,2 предназначена для скашивания и укладки в валок зернобобовых культур, зеленого горошка, фасоли, семенников сахарной свеклы, полеглых зерновых и трав. Жатка может быть использована для прокосов, обкосов полей во всех зонах возделывания гороха, семенников сахарной свеклы, фасоли.

Жатка обеспечивает:
— укладывание валка хорошего качества и оптимальной мощности;
— высокую продуктивность работы на скашивание и на подбор;
— облегчение условий труда механизатора

Отличительные особенности:
— новая конструкция эксцентрикового мотовила исключает наматывание растительной массы на граблины;
— шатунная группа режущего аппарата перенесена из зоны резания в тыльную часть жатки, что позволило снизить порожек между режущим аппаратом и транспортером.
— cкорость резания увеличена в 1,7 раза.

Технические характеристики
Название    Значение    Ед. изм.
Ширина захвата    4,2    м
Рабочая скорость    до 8    км/ч
Транспортная скорость    20    км/ч
Производительность    2,2    га/ч
Высота среза    50…400    мм
Ширина платформы    1020    мм
Ширина выбросного окна    1050    мм
Кол-во двойных ходов ножа    570    дв.х/мин
Частота вращения мотовила    22…52    об.мин.
Масса    1000    кг
Тип привода    Кривошипно-шатунный привод (КШП)
Оснащение:
Мотовило — шестилопастное, двухэксцетриковое, противонамоточное с металлическими роликами, которые обеспечивают долговечность работы механизма наклона лопастей.
Привод мотовила — цепной, с использованием предохранительной муфты, что обеспечивает долговечность работы узла на зернобобовых жатках.
Редуктор — конический, малогабаритный, в отличие от перекрестных ременных передач, которые увеличивают количество точек смазки и усложняют обслуживание кинематических передач, обеспечивает надежную работу рабочих органов жатки.
Привод ножа — шатунная группа, расположенная в тыльной части жатки. Данная конструкторская разработка позволила уменьшить порожек между режущим аппаратом и транспортером, что исключает забивание режущего аппарата скошенной массой.
Режущий аппарат — беспальцевый с двумя подвижными ножами, обеспечивающими идеальный срез растений.
Платформа — металлическая конструкция, выполненная из высококачественного профиля, ширина которой позволяет разместить пять лент транспортера, что исключает потери колосом за жаткой при уборке высокорослых культур.
Ветровой щит — металлический, выполненный из высококачественного профиля, что позволяет увеличить жесткость конструкции жатки.
Гидросистема — рукава высокого давления, использование которых позволяет увеличить надежность и срок службы гидравлики, а также упростить техническое обслуживание магистралей.

Работает в агрегате: c комбайнами «Нива», СК-5А, СКД-6; СК-5М, «Енисей-1200; «Енисей 1200-1».
